Branchement électrique 13 broches ECC
batterie auxiliaire plomb, avec liquide, 100Ah
panneaux solaires BP/Shell, monocristallins, 45W et 30 W
Ce plan fait voir l'installation électrique, avec la batterie
auxiliaire, les plaques solaires, et le régulateur pour charger la
batterie soit :
1. en roulant
2. sur place : avec panneaux solaires 75 W (un fixésur la fenêtre avant et
l'autre mobile,
(pour le mettre au soleil)
3. avec chargeur: au cas ou les deux ne suffisent pas.
Particularité
s de l'installation:
-
chaque circuit est protégé par un fusible
-
pendant que je roule, la voiture charge la batterie auxiliaire par masse
(13) et fil frigo/charge (10).
je peux choisir entre le frigo et la charge par un alternateur (pas sur dessin). -
tant que la caravane est attelée àla voiture, elle peut être alimenté
par la voiture, fil (9) permanent ou la batterie auxiliaire avec l'alternateur. -
quand la voiture est débranchée, on peut couper ou allumer la
consommation 12 V avec l'alternateur.
-
les béquilles électriques (AlKo ECS) et une prise 12 V dans la caravane
sont directement branché
es sur la batterie auxiliaire et marchent aussi quand la voiture est branché
e, moteur allumé (en cas que la batterie auxiliaire soit déchargée). -
le régulateur pour les panneaux solaires est un Steca PR 1010 (=10A)
(merci Nico alias Subyland) qui indique
-
l'ampère à partir des plaques solaires
-
la charge (en ampère)
-
la consommation (en ampère)*
-
l'état de charge de la batterie en % et en volt
-
la charge totale de la batterie à partir d'un "reset" en Ah
-
la consommation totale àpartir d'un "reset" en Ah
* en allumant chaque consommateur séparément je peux voir sa
consommation en ampère (A).
J'ai constaté que toute les lumières ensemble consomment
àmon avis c'est trop.
J'ai déjà changé
les deux ampoules halogène à
10 W (= 2A ensemble) au dessus du lit contre deux spots LED (=0,6A
ensemble =1/3).
Sur le plan de travail je vais installer un petit néon (0,8A au lieu de 1,8A).
Tout cela c'est la théorie alors maintenant......
|
la consommation en hiver |
||||
| Consommateur | type | intensité | durée | consommation/h |
| plan de travail | néon | 0,8 A | 3 h (+/-) | 2,4 Ah (+/-) |
| WC/bain | ampoule feu stop | 2 A | 2 h (on se lève tot) (+/-) | 4,0 Ah (+/-) |
| dînette | ampoule feu stop | 2 A | 4 h (+/-) | 8,0 Ah (+/-) |
| dînette | néon | 0,5 A | 2 h (+/-) | 1,0 Ah (+/-) |
| lumiè re centrale |
ampoule feu stop | 2 A | 2 h (+/-) | 4,0 Ah (+/-) |
| spots au desus du lit | LED 2x | 0,6 A | 2 h (+/-) | 1,2 Ah (+/-) |
| chauffage (tempé ratur base) |
Trumavent | 0,2 A | 14 h (nuit et temps absents) (+/-) | 2,8 Ah (+/-) |
| chauffage (tempé ratur haute) |
Trumavent | 0,5 A | 10 h jours (présent) (+/-) | 5,0 Ah (+/-) |
| l'eau | pompes | 0,5 A | 1/2 h (+/-) | 0,3 Ah (+/-) |
| consommation totale | 28 Ah (+/-) | |||
| indépandance de l'ectricité sur place (sans télé, radio etc. ....) | ||||
| paneaux solaires | soleil bas | 2 A (+/-) | 4 h (+/-) | 8 Ah (+/-) |
| batterie auxiliaire 100Ah | 80 % (+/-) | 5 jours environ | 20 Ah (+/-) | |
Cet été, en
Croatie (2004 - soleil tous les jours), nous étions indépendants en
électricité
. Je n'avais même pas emmené un câble 230 V.
Pendant les 3 semaines même avec environ 20 h
(+/-1h par jour) pour l'ordinateur (charger les photos, regarder les DVD
ou é
couter la musique (les gosses).
(Le frigo marche sur gaz: consommation : 7 kg avec cuisine et barbecue à
gaz))
Financièrement cela ne vaut pas le coup d'investir
(temps et argent) puisque en 3 semaines je n'ai gagné
que 50 Euro environ, mais ..... je suis indépendant

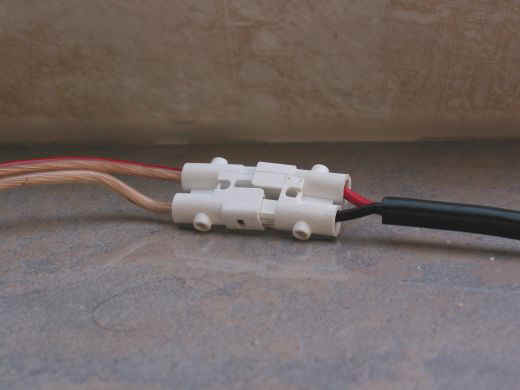

Le branchement pour 12 V
halogène pour les pâques solaires.
Attentions:
